Stack SpeedyBee F405 V3 BLS 50A

Detailní popis produktu

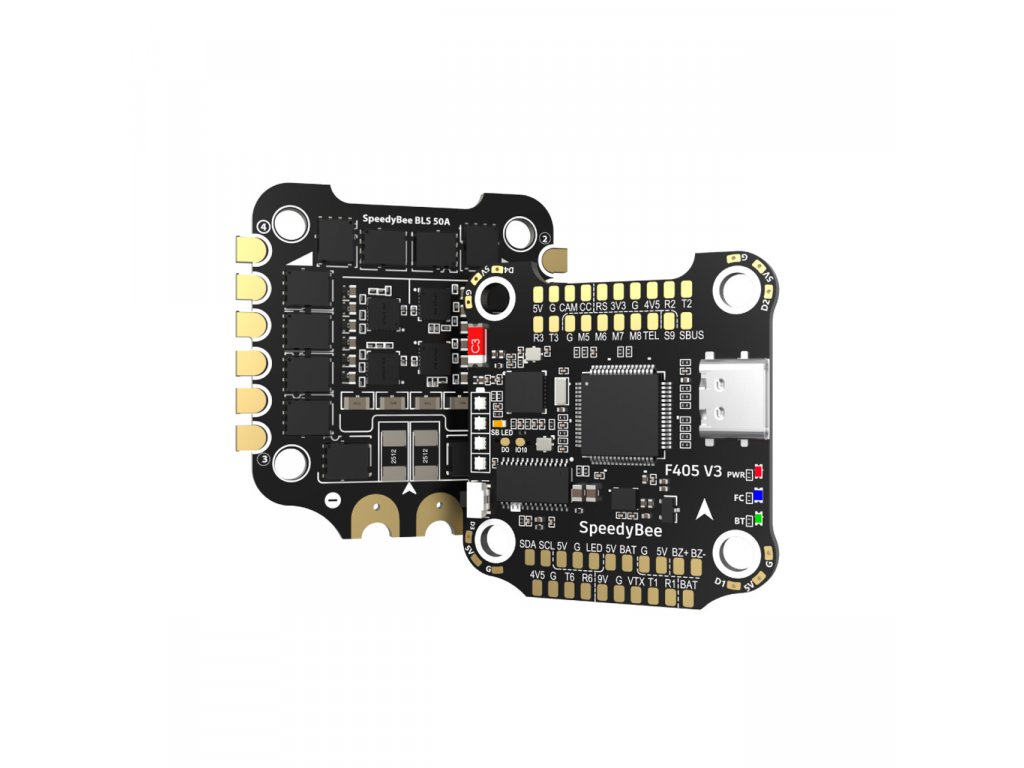

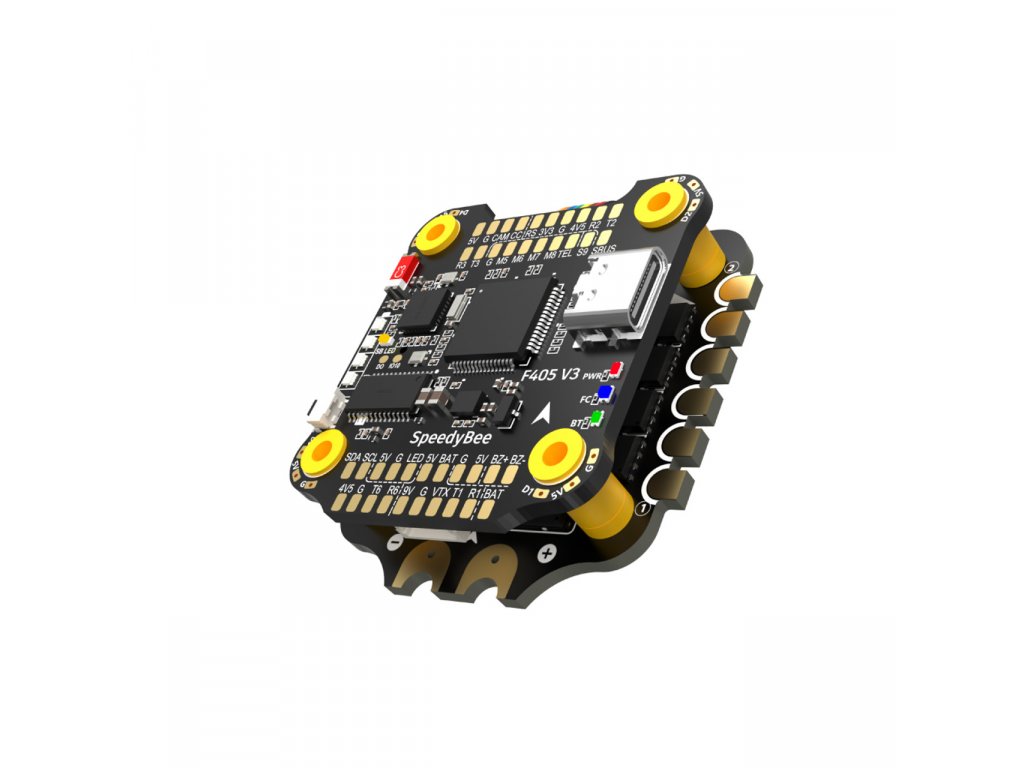

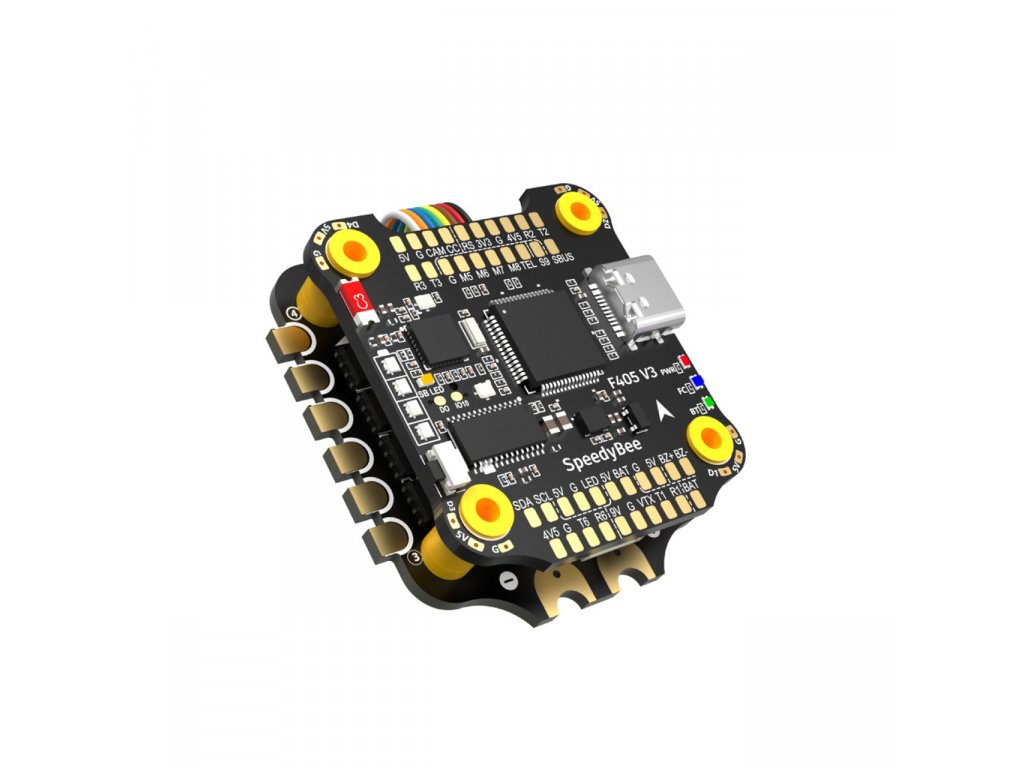

Stack SpeedyBee F405 V3 BLS 50A 30x30 FC&ESC

Vyrobeno z robustního MCU BB21 a velkých motorových podložek pro snadné pájení. Postaven s japonskými filtračními SMT kondenzátory TDK + integrovanou ochrannou diodou TVS přináší plynulý letový zážitek. Skutečný výstup 50A, připravený pro 6S motory. Díky 4-úrovňovému LED indikátoru baterie nyní můžete bez obav létat kamkoli - dokonce i bez lipo checkeru! Lze použít ke stavbě dronů X8, dronů Y6 nebo pevných křídel. Snadná konfigurace pomocí aplikace SpeedyBee.

Specifikace:
-Název produktu: SpeedyBee F405 V3 30x30 Flight Controller
-MCU: STM32F405
-IMU (gyroskop): BMI270
- Typ portu USB: Type-C
-Barometr: Vestavěný
-Čip OSD: čip AT7456E
-BLE Bluetooth: Podporováno. Používá se pro konfiguraci Flight Controller (MSP by mělo být povoleno s přenosovou rychlostí 115200 na UART4)
-WIFI: Není podporováno
-Způsob připojení vzduchové jednotky DJI: Podporovány jsou dva způsoby - 6pinový konektor nebo přímé pájení.
6kolíková zástrčka vzduchové jednotky DJI: Podporováno. Plně kompatibilní s DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, není třeba měnit žádný kabel.
Slot pro MicroSD kartu Blackbox: *Firmware Betaflight vyžaduje, aby typ karty microSD byl buď standardní (SDSC) nebo vysokokapacitní (SDHC), takže karty s rozšířenou kapacitou (SDXC) nejsou podporovány (mnoho vysokorychlostních karet U3 je SDXC). Karta MUSÍ být také naformátována souborovým systémem FAT16 nebo FAT32 (doporučeno). Takže můžete použít jakoukoli SD kartu menší než 32 GB, ale Betaflight dokáže rozpoznat maximálně 4 GB. Doporučujeme vám použít tento formátovací nástroj třetí strany a vybrat možnost Přepsat formát a poté kartu naformátovat. Zde se také podívejte na doporučené SD karty nebo si testované karty kupte v našem obchodě.
-BetaFlight Camera Control Pad: Ano (CC pad na přední straně)
-Proudový senzorový vstup: Podporováno. Pro SpeedyBee BLS 50A ESC nastavte měřítko = 386 a Offset = 0.
- Vstup napájení: 3S - 6S Lipo (přes G, BAT piny/pady z 8pinového konektoru nebo 8-padů na spodní straně)
-5V výstup: 9 skupin 5V výstupu, čtyři +5V pady a 1 BZ+ pad (používá se pro bzučák) na přední straně a 4x LED 5V pady. Celková proudová zátěž je 2A.
-9V výstup: 2 skupiny 9V výstupu, jeden +9V pad na přední straně a druhý zahrnutý v konektoru na spodní straně. Celková proudová zátěž je 2A.
-3,3V výstup: Podporováno. Určeno pro přijímače se vstupem 3,3V. Proudové zatížení až 500 mA.
-4,5V výstup: Podporováno. Určeno pro přijímač a modul GPS, i když je FC napájen přes USB port. Proudové zatížení až 1A.
-Signál ESC: M1 - M4 na spodní straně a M5-M8 na přední straně.
-UART: 6 sad (UART1, UART2, UART3, UART4 (vyhrazeno pro připojení Bluetooth)), UART5 (vyhrazeno pro telemetrii ESC), UART6
-ESC telemetrie: UART R5 (UART5)
-I2C: Podporováno. SDA & SCL podložky na přední straně. Používá se pro magnetometr, sonar atd.
-Tradiční Betaflight LED Pad: Podporováno. 5V, G a LED podložky na spodní straně přední strany. Používá se pro WS2812 LED řízenou firmwarem Betaflight.
-Bzučák: BZ+ a BZ- pad používané pro 5V bzučák
Tlačítko -BOOT: Podporováno.
[A]. Stiskněte a podržte tlačítko BOOT a současně zapněte FC, čímž FC přejde do DFU módu, to je pro blikání firmwaru, když FC zamrzne.
[B]. Když je FC zapnutý a v pohotovostním režimu, lze tlačítko BOOT použít k ovládání LED pásků připojených ke konektorům LED1-LED4 na spodní straně. Ve výchozím nastavení krátkým stisknutím tlačítka BOOT přepnete režim zobrazení LED. Dlouhým stisknutím tlačítka BOOT přepnete mezi režimem SpeedyBee-LED a režimem BF-LED. V režimu BF-LED budou všechny proužky LED1-LED4 řízeny firmwarem Betaflight.
-Vstup RSSI: Podporováno. Na přední straně pojmenován jako RS.
-Smart Port / F.Port: Není podporováno
-Podporovaný firmware Flight Controller: BetaFlight (výchozí), INAV (firmware INAV může používat pouze Multishot (doporučeno) a OneShot125. Upozorňujeme, že DShot není podporován.)
-Cílový název firmwaru: SPEEDYBEEF405V3
- Montáž: 30,5 x 30,5 mm (průměr otvoru 4 mm)
-Rozměr: 41,6 (D) x 39,4 (Š) x 7,8 (V) mm
- Hmotnost: 9,6g

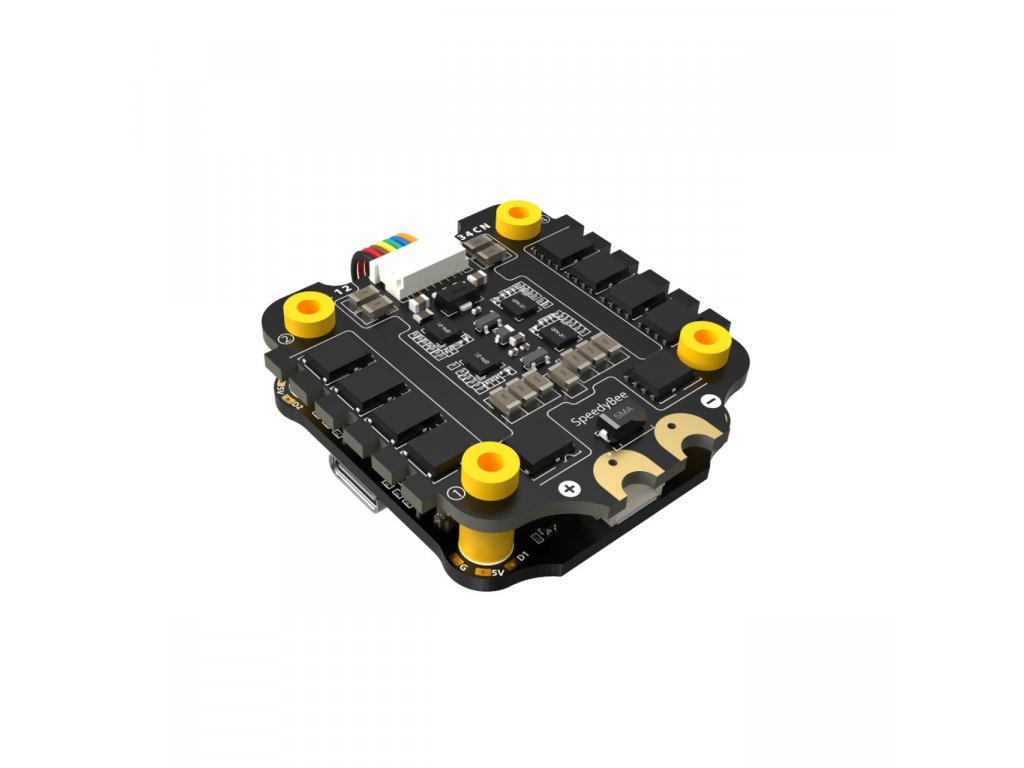

Název produktu: SpeedyBee BLS 50A 30x30 4-v-1 ESC
Firmware: BLHeli_S JH50
Konfigurace bezdrátového připojení: Úplná konfigurace podporovaná v aplikaci SpeedyBee
Odkaz ke stažení PC Configurator: https://esc-configurator.com/
Trvalý proud: 50A x 4
Výbušný proud: 55A (5 sekund)
Ochranná dioda TVS: Ano
Externí kondenzátor: 1000uF Low ESR kondenzátor (v balení)
Protokol ESC: DSHOT300/600
Příkon: 3-6S LiPo
Výstupní výkon: VBAT
Aktuální snímač: Podpora (Měřítko=386 Offset=0)
Telemetrie ESC: Není podporována
Montáž: 30,5 x 30,5 mm (průměr otvoru 4 mm)
Rozměry: 45,6 x 44 x 6,1 mm
Hmotnost: 13,8g
